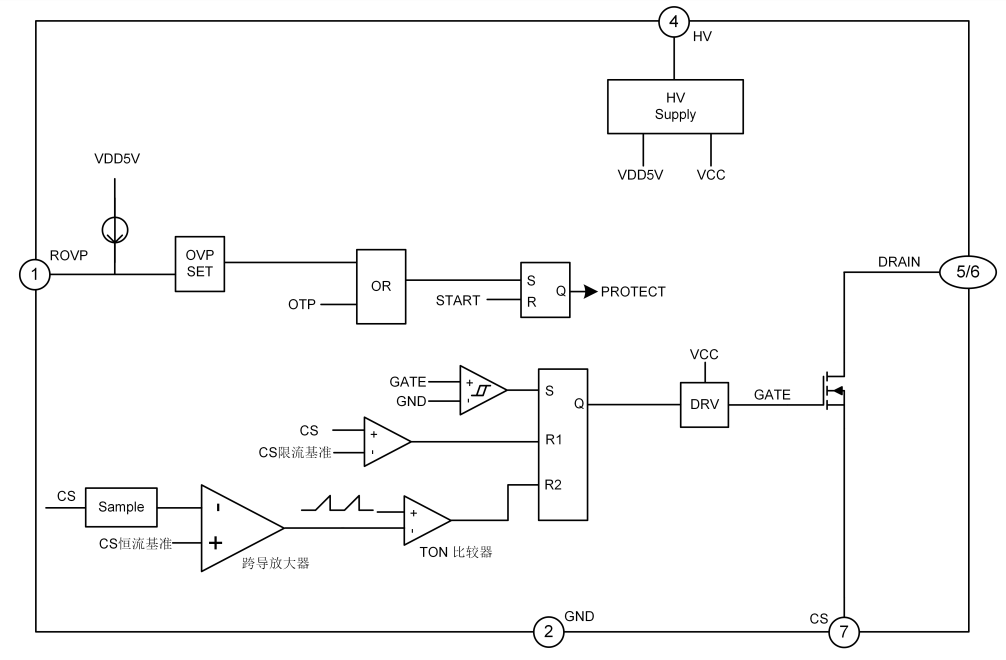

SDH790XSN是一款专用于非隔离LED驱动的控制芯片，内置高压功率MOSFET和高压JFET。芯片采样MOS管电流进入内部，并利用内部误差放大器形成闭环反馈网络，从而达到高恒流精度和高输入/输出调整率。同时，芯片自带PFC控制，自动实现全电压范围高PF值。芯片的临界导通模式减小开关损耗，提高系统转换效率。

SDH790XSN无需外围积分电容状态下，实现高功率因数。

SDH790XSN无需外围VCC管脚及其对地的VCC电容。

SDH790XSN利用ROVP管脚对输出过压保护点进行设置。

SDH790XSN内部集成各种保护功能，包括输出开路保护，输出短路保护，逐周期过流保护，过温保护等。

SDH790XSN具有超低的启动电流和工作电流，可在全电压输入范围内高效驱动高亮度LED。

主要特点

l 外围无补偿电容下实现高功率因数（专利）

l 内置高压供电

l 无需外围VCC管脚和VCC电容

l 内置高压功率MOSFET和高压JFET

l 精确恒定电流（<±3%）供给LED

l 全电压输入范围PF>0.9

l 临界导通模式

l LED短路保护

l LED开路保护

l 过电流保护

l 内部高温降电流功能
